溶質の濃度が高い溶液と濃度が低い溶液が半透膜を隔てている場合、浸透圧の差によって濃度が低い溶液側の溶媒が半透膜を通って移行し、両溶液の濃度を一定に保とうとします。この時に溶媒が動くためエネルギーが発生し、このエネルギーを「浸透圧」と言います。

「逆浸透」とは濃度の高い溶液側に浸透圧より大きな圧力を加えることにより、溶媒を逆に濃度の高い溶液から、濃度の低い溶液に半透膜を通して移行させることを言います。
「逆浸透膜」膜はこの原理を膜分離に利用したものです。

逆浸透膜とは

逆浸透膜とは
逆浸透膜の構造(スパイラル型)

弊社の逆浸透膜式純水装置は基本的な構成として前処理フィルター、加圧ポンプ、逆浸透膜から構成されています。
前処理フィルターでは水中の微粒子や残留塩素の除去を行います。
微粒子除去については弊社オリジナルの積層フィルターPMFシリーズを使用します。

PMFシリーズでは公称0.5μのフィルターを使用します。
塩素除去には弊社オリジナルのカーボンフィルターCTROシリーズを使用します。
カーボンで残留塩素を吸着し、このカーボンフィルター自体でも1.0μ程度までの微粒子を除去出来るため、PMFフィルターの役割を兼用する場合もあります。

原水の色度、濁度が高い場合にはろ過機、大きな粒子が多い場合はディスクフィルター、硬度が高い場合は軟水器を使用する場合もあります。
加圧ポンプでは逆浸透を起こすために原水を加圧します。淡水ではベーンポンプや多段渦巻ポンプを使用し、0.7~0.9MPa程度まで加圧します。
溶液の濃度が高い場合や海水を淡水化する場合にはさらに高い圧力が必要となり、その場合はプランジャーポンプを使用することもあります。
逆浸透膜は東レ、日東電工、東レコリア、FILMTECの膜を主に使用しています。

さらに要求水質等により後処理としてイオン交換樹脂、EDI、紫外線殺菌灯、中空糸膜、脱気膜等を使用します。
逆浸透膜システムの登場当初は逆浸透膜自体が非常に高価なものでしたが、技術の進歩や逆浸透膜システムの普及により当時と比べて、価格も大幅に下がり、イニシャルコストの面でも、ランニングコストの面でも導入しやすい環境になっております。

廉価タイプ純水装置E/Sシリーズ

PNET-E1200/2400

IMG_20211215_113241
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-E1200/2400 50/100 35/70
目標水質(初期値)μS/cm 前処理 後処理
8(E1200)/5(E2400) CTRO-250-O×1本 CTRO-250-O×1本
逆浸透膜 制御 外観寸法(mm)
低圧膜×1本/2本 アナログ制御 W303×D353×H532
乾燥重量 電源 消費電力
約30kg/約32kg AC100V 50/60Hz 約50W/約100W

PNET-E1200PLC/2400PLC

EシリーズPDF切り抜き1monoweb
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-E1200PLC/2400PLC 50/100 35/70
目標水質(初期値)μS/cm 前処理 後処理
8(E1200)/5(E2400) CTRO-250-O×1本 CTRO-250-O×1本
逆浸透膜 制御 外観寸法(mm)
低圧膜×1本/2本 PLC+タッチパネル W303×D353×H532
乾燥重量 電源 消費電力
約30kg/約32kg AC100V 50/60Hz 約70W/約120W

PNET-S2401PLC/S4801PLC

SシリーズPDF切り抜き1monoweb
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-S2401-PLC-T40/
PNET-S4801-PLC-T40
100/
200
70/
140
目標水質(初期値)μS/cm 前処理 後処理
5 CTRO-508-O×1本 CTRO-508-O×1本
逆浸透膜 制御 外観寸法(mm)
低圧膜×1本/
低圧膜×2本
PLC+タッチパネル W450×D600×H950
乾燥重量 電源 消費電力
約36kg/
約38kg
AC100V 50/60Hz 約80W

純水装置アクリアネオシリーズ

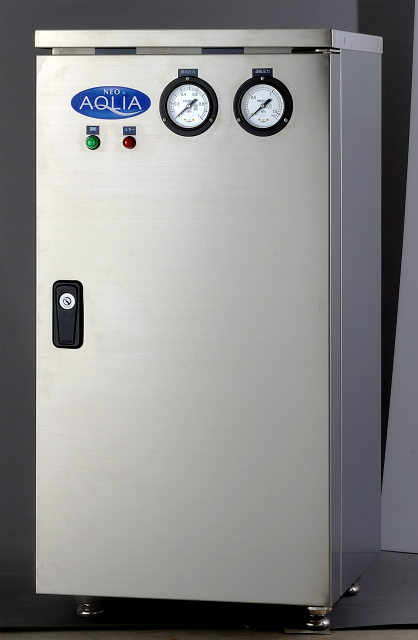

PNET-3800

pnet_3800neo_l
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-3800NEO 158 111
目標水質(初期値)μS/cm 前処理 後処理
5 カーボンフィルター:CTRO-508-O×1本 カーボンフィルター:CTRO-250-O×1本
逆浸透膜 制御 外観寸法(mm)
4021低圧膜×1本 PNET基板制御 W400×D400×H800
乾燥重量 電源 消費電力
約55kg AC100V 50/60Hz 約0.67kW

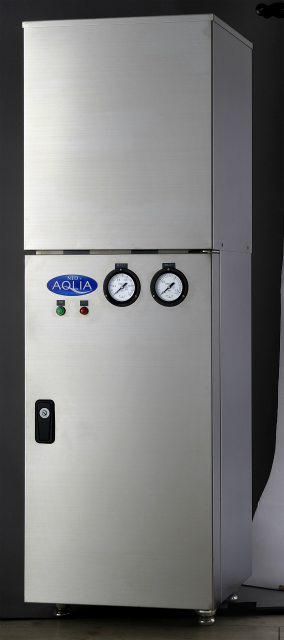

PNET-6800NEO

pnet_6800neo_l
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-6800NEO 283 198
目標水質(初期値)μS/cm 前処理 後処理
5 カーボンフィルター:CTRO-508-O×1本 カーボンフィルター:CTRO-250-O×1本
逆浸透膜 制御 外観寸法(mm)
4040低圧膜×1本 PNET基板制御 W400×D400×H1,200
乾燥重量 電源 消費電力
約65kg AC100V 50/60Hz 約0.83kW

PNET-14001PLC

DSC06213-2
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-14001PLC 583 408
目標水質(初期値)μS/cm 前処理 後処理
5 セディメントフィルター:PMF-0.5-508P×1本
カーボンフィルター:CTRO-508-O×1本
カーボンフィルター:CTRO-508-O×1本
逆浸透膜 制御 外観寸法(mm)
4040低圧膜×2本 PLC+タッチパネル W600×D600×H1,650
乾燥重量 電源 消費電力
約100kg 三相200V 50/60Hz 約1.0kW

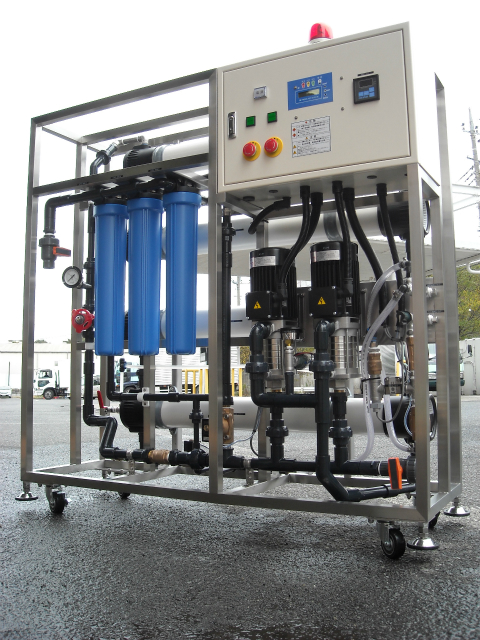

PNET-28000NEO

pnet_20000neo_l
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-28000NEO 1,000 700
目標水質(初期値)μS/cm 前処理 後処理
5 カーボンフィルター:CTRO-508-O×4本 カーボンフィルター:CTRO-508-O×1本
逆浸透膜 制御 外観寸法(mm)
4040低圧膜×4本 PNET基板制御 W1450×D500×H1,350
乾燥重量 電源 消費電力
約140kg 三相200V 50/60Hz 約1.5kW

PNET-40001PLC

DSC06245-2
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-40001PLC 1,667 1,167
目標水質(初期値)μS/cm 前処理 後処理
5 別置(オプション) 別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×1本 PLC+タッチパネル W950×D450×H1,950
乾燥重量 電源 消費電力
約200kg 三相200V 50/60Hz 約2.5kW

PNET-10TPH-NEO

PNET-10TPH-NEO
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-10TPH-NEO 10,000 7,000
目標水質(初期値)μS/cm 前処理 後処理
5 別置(オプション) 別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×6本 PNET基板制御 W3,000×D900×H1,800
乾燥重量 電源 消費電力
約500kg 三相200V 50/60Hz 約7.5kW

PNET-15TPH-NEO

PNET-15TPH-NEO
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-15TPH-NEO 15,000 10,500
目標水質(初期値)μS/cm 前処理 後処理
5 別置(オプション) 別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×9本 PNET基板制御 W4,000×D1,000×H1,800
乾燥重量 電源 消費電力
約500kg 三相200V 50/60Hz 約11.0kW

PNET-20TPH-NEO

PNET-20TPH-NEO
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-20TPH-NEO 20,000 14,500
目標水質(初期値)μS/cm 前処理 後処理
5 別置(オプション) 別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×12本 PNET基板制御 W5,000×D1,200×H1,800
乾燥重量 電源 消費電力
約800kg 三相200V 50/60Hz 約15.0kW

シンプル制御純水装置アクリアシリーズ

PNET-6000aq

pnet_6000aq
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-6000aq 250 175
目標水質(初期値)μS/cm 前処理 後処理
10 セディメントフィルター:PMF-0.5-508P×1本
カーボンフィルター:CTRO-508-O×1本
カーボンフィルター:CTRO-250-O×1本
逆浸透膜 制御 外観寸法(mm)
4040低圧膜×1本 シンプル制御 W450×D450×H1,230
乾燥重量 電源 消費電力
約60kg AC100V 50/60Hz 約0.83kW

純水装置アクリアCシリーズ(Container)

PNET-20TPH-CON

現場写真1
DSC03864
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-20TPH-CON 20,000 14,000
目標水質(初期値)μS/cm 前処理 後処理
5 別置
CTRO-1000×50本
別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×12本 PLC+タッチパネル W6,058×D2,438×H2,650
乾燥重量 電源 消費電力
約2,500kg 三相200V 50/60Hz 約20kW

PNET-30TPH-CON

現場写真1
DSC03864
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-30TPH-CON 30,000 21,000
目標水質(初期値)μS/cm 前処理 後処理
5 別置
CTRO-1000×50本
別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×18本 PLC+タッチパネル W6,058×D2,438×H2,650
乾燥重量 電源 消費電力
約3,000kg 三相200V 50/60Hz 約27kW

PNET-40TPH-CON

現場写真1
DSC03864
型番 生産水量L/h(25℃時) 生産水量L/h(15℃時)
PNET-40TPH-CON 40,000 28,000
目標水質(初期値)μS/cm 前処理 後処理
5 別置
CTRO-1000×50本
別置(オプション)
逆浸透膜 制御 外観寸法(mm)
8040低圧膜×24本 PLC+タッチパネル W6,058×D2,438×H2,650
乾燥重量 電源 消費電力
約3,000kg 三相200V 50/60Hz 約35kW
